人機界面MT系列（性能款）

融匯高性能，廣連接，強體驗于一身，操作流暢，滿足全球客戶應用需求通信豐富，運行流暢，組合易用...

典型應用

上一個:T580系列變頻器下一個: SVC300系列伺服

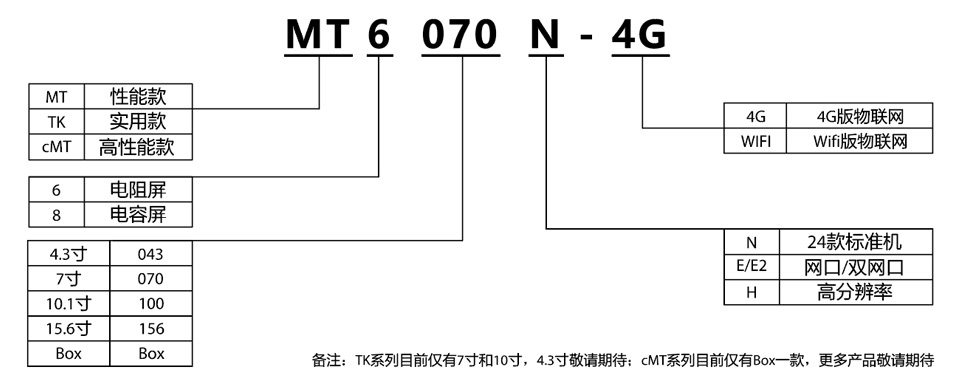

產品介紹產品參數產品選型安裝尺寸資料下載

尺寸多樣：可選4.3/7/10.1/15.6寸屏幕最高1920*1080分辨率；

隔離式RS-485設計：避免因電位差而燒毀串口元件在復雜的接地環境時，也能穩定運作；

雙核心處理器：復雜的多物件視窗切換速度更快，資料庫處理效率大幅度提升；

安全可靠：前面板符合IP65，主板經涂層處理，可有效抵御潮濕和灰塵；

型號	MT6043N/E	MT6070N/E	MT6100N/E	MT6156E/E2
液晶尺寸	4.3寸 TFT	7寸 TFT	10.1寸 TFT	15.6寸 TFT
高分辨率	480×272	800×480	1024×600	1920×1080
液晶亮度	250	400	350	250
高對比度	500:1	500:1	500:1	500:1
背光類型	LED	LED	LED	LED
背光壽命	＞20000小時	＞30000小時	＞50000小時	＞50000小時
顯示色彩	16.7M	16.7M	16.7M	16.7M
可視范圍	60/60/60/60	80/80/80/80	60/60/60/60	80/80/80/80
觸摸類型	4線電阻式	4線電阻式或高精密電容式	4線電阻式	4線電阻式
觸摸精度	動作區長度(X)士2%;寬度(Y)士2%	動作區長度(X)士2%;寬度(Y)士2%	動作區長度(X)士2%;寬度(Y)士2%	動作區長度(X)士2%;寬度(Y)士2%
閃存(FLASH)	128MB	128MB	128MB	1G
內存(RAM)	64MB	128MB	128MB	8G
處理器	ARM Cortex-A7雙核1GHz	ARM Cortex-A7雙核1GHz	ARM Cortex-A7雙核1GHz	ARM Cortex-A53雙核1.5GHz
USB Host	USB2.0*1	USB2.0*1	USB2.0*1	USB2.0*1
RS-232	COM1	COM1	COM1	COM1
RS-485	COM2:2W/4W; COM3:2W	COM2:2W/4W; COM3:2W	COM2:2W/4W; COM3:2W	COM2:2W/4W; COM3:2W
以太網	無 10/100Mbps自適應	無 10/100Mbps自適應	無 10/100Mbps自適應	(1/2)10/100Mbps自適應
4G遠程	-	可擴展	可擴展	可擴展
萬年歷	系統內置	系統內置	系統內置	系統內置
輸入電源	18-30士10%VDC	18-30士10%VDC	18-30士10%VDC	18-30士20%VDC
功耗	260mA@24VDC	420mA@24VDC	620mA@24VDC	380mA@24VDC
電源隔離	內置	內置	內置	內置
耐電壓	500VAC(1分鐘)	500VAC(1分鐘)	500VAC(1分鐘)	500VAC(1分鐘)
絕緣阻抗	超過50M 2@500VDC	超過50M 2@500VDC	超過50M 2@500VDC	超過50M 2@500VDC
外形尺寸	12810236mm	20216543mm	27221543mm	39525852mm
開孔尺寸	120*94mm	192*138mm	260*202mm	384*247mm
安裝方式	面板安裝	面板安裝	面板安裝	面板安裝
整機重量	約0.5Kg	約0.8Kg	約1.2Kg	約2.4Kg
外殼材料	工程塑料	工程塑料	工程塑料	工業壓鑄鋁
機械振動	10to25Hz(X、Y、Z軸向2G 30分鐘)	10to25Hz(X、Y、Z軸向2G 30分鐘)	10to25Hz(X、Y、Z軸向2G 30分鐘)	10to25Hz(X、Y、Z軸向2G 30分鐘)
防護等級	面板:IP65; 后蓋:IP20	面板:IP65; 后蓋:IP20	面板:IP65; 后蓋:IP20	面板:IP65; 后蓋:IP20
使用環境溫度	0-50℃(32°-122°F)	0-50℃(32°-122°F)	0-50℃(32°-122°F)	0-50℃(32°-122°F)
使用環境濕度	10%-90%(無冷凝)	10%-90%(無冷凝)	10%-90%(無冷凝)	10%-90%(無冷凝)
存儲環境溫度	-20-60℃(-4°--144°F)	-20-60℃(-4°--144°F)	-10-60℃(-2°--144°F)	-10-60℃(-2°--144°F)
CE	符合CE認證標準	符合CE認證標準	符合CE認證標準	符合CE認證標準
PC軟件	TETRAN HMI Pro V2.02或更高版本	TETRAN HMI Pro V2.02或更高版本	TETRAN HM Pro V2.18或更高版本	TETRAN HM Pro V2.18或更高版本
