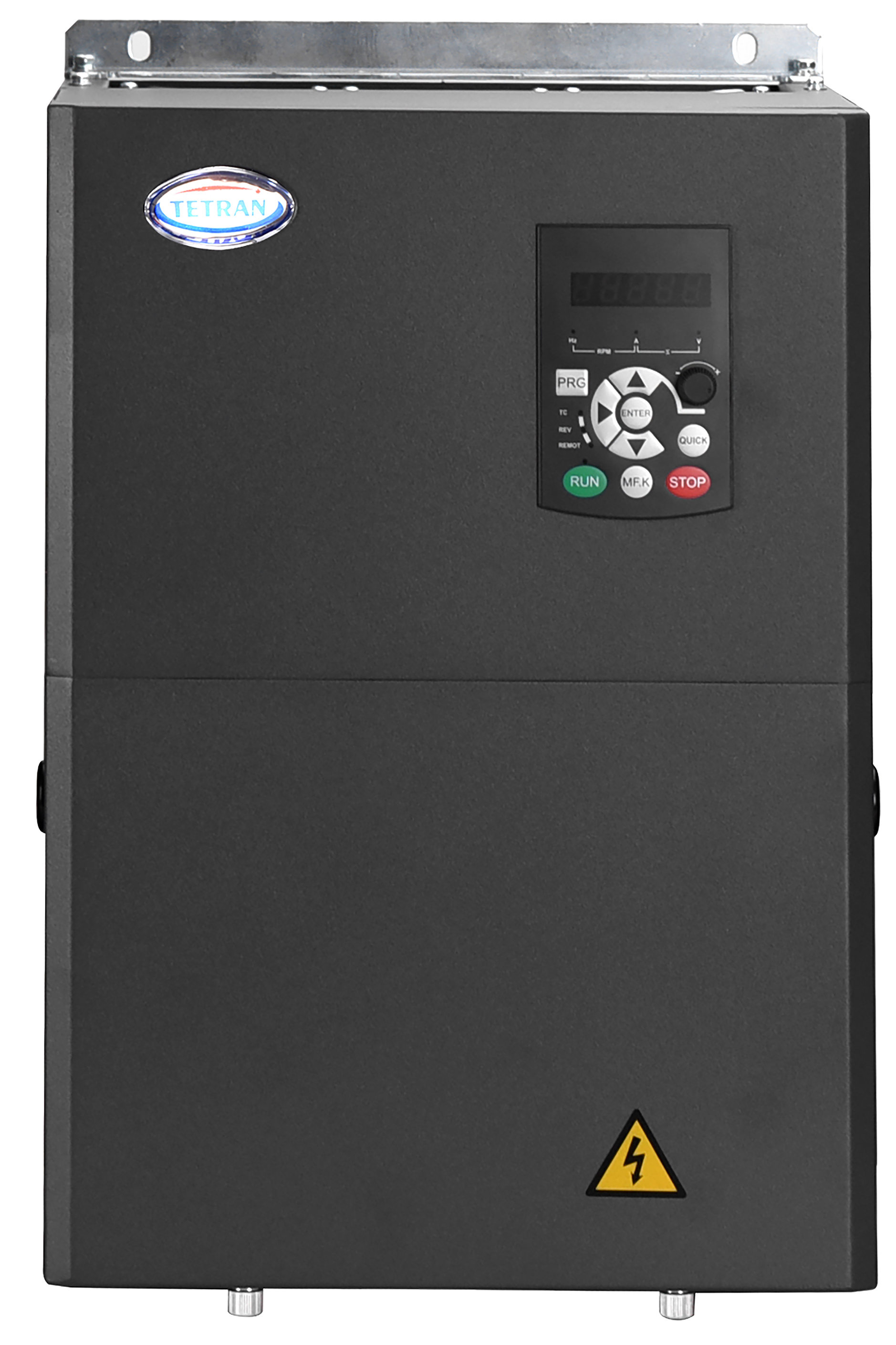

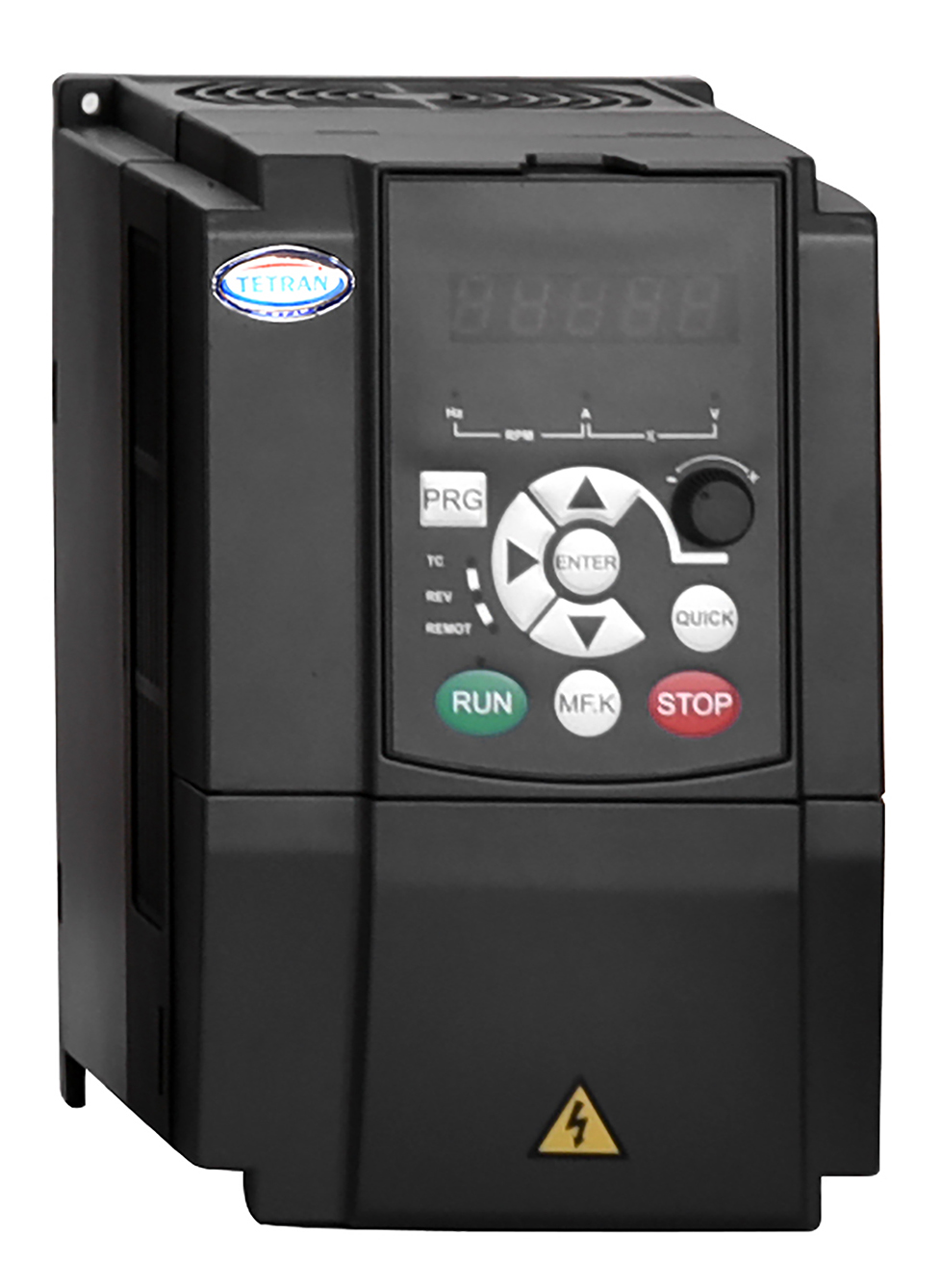

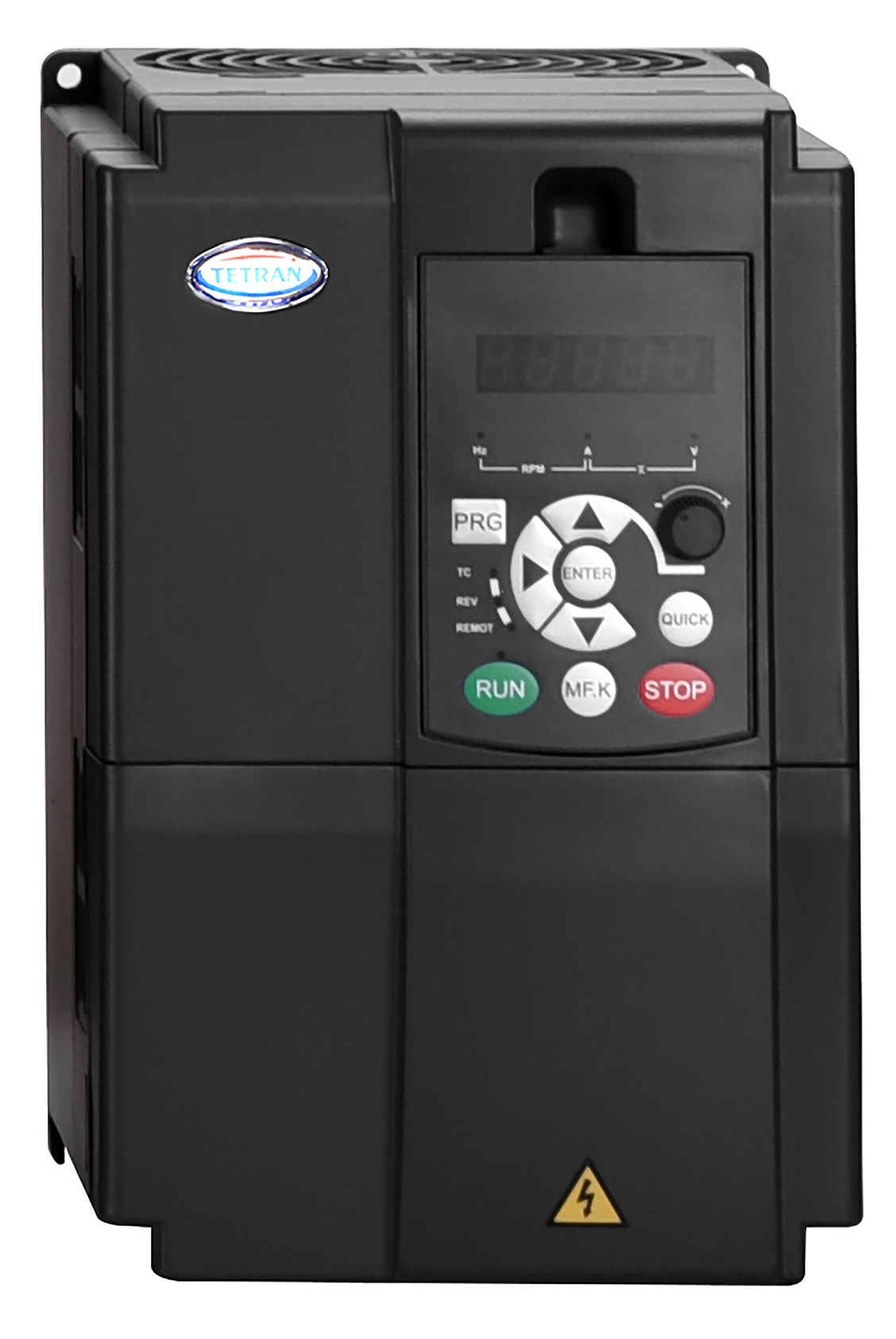

T600新系列是高性能矢量變頻器,可廣泛應用于異步電機/同步電機的調速控制。產品采用國際領先的矢量控制算法,實現高性能、高精度的電機驅動控制,強化了客戶易用性和行業專業化的設計,功能更優化,應用更靈活,性能更穩定...
矢量控制平臺產品,功能強大,性能優異,可廣泛應用于中大功率應用場合,如機床應用、線纜機械、石油化工、紡織行業、食品包裝、洗脫設備、離心機等。
項 目
規 格
基 本 功 能
最高頻率
矢量控制:300.00Hz V/F控制: 3200Hz
載波頻率
0.5kHz~16kHz;可根據負載特性,自動調整載波頻率。
輸入頻率分辨率
數字設定:0.01Hz 模擬設定:最高頻率×0.025%
控制方式
開環矢量控制(SVC) 閉環矢量控制(FVC) V/F控制
啟動轉矩
G型機:0.5Hz/150%(SVC);0Hz/180%(FVC) P型機:0.5Hz/100%
調速范圍
1:100 (SVC)
1:1000(FVC)
穩速精度
±0.5%(SVC)
±0.02%(FVC)
轉矩控制精度
±5%(FVC)
過載能力
G型機:150%額定電流60s;180%額定電流3s。 P型機:120%額定電流60s;150%額定電流3s。
轉矩提升
自動轉矩提升;手動轉矩提升0.1%~30.0%
V/F曲線
三種方式:直線型;多點型;N次方型V/F曲線 (1.2次方、1.4次方、1.6次方、1.8次方、2次方)
V/F分離
2種方式:全分離、半分離
加減速曲線
直線或S曲線加減速方式 四種加減速時間;加減速時間范圍0.0~6500.0s
直流制動
直流制動頻率:0.00Hz~最大輸出頻率 制動時間:0.0s~36.0s 制動動作電流值:0.0%~100.0%
點動控制
點動頻率范圍:0.00Hz~50.00Hz 點動加減速時間0.0s~6500.0s
簡易PLC、多段速運行
通過內置PLC或控制端子實現最多16段速運行
內置PID
可方便實現過程控制閉環控制系統
自動電壓調整 (AVR)
當電網電壓變化時,能自動保持輸出電壓恒定
轉矩限定與控制
“挖土機”特性,對運行期間轉矩自動限制 防止頻繁過流跳閘;
個 性 化 功 能
上電外圍設備安全自檢
可實現上電對外圍設備進行安全檢測如接地、短路等
過壓過流失速控制
對運行期間電流電壓自動限制,防止頻繁過流過壓跳閘
快速限流功能
最大限度減小過流故障,保護變頻器正常運行
共直流母線功能
可實現多臺變頻器共用直流母線的功能
QUICK 鍵
用戶自由定義快捷菜單
MF.K 鍵
可編程鍵:命令通道切換/正反轉運行/點動運行功能選擇
紡織擺頻控制
給定長度控制功能
定時控制
定時控制功能:設定時間范圍0h~65535h
運行通道
運行命令通道
三種通道:操作面板給定、控制端子給定、串行通訊口給定。可通過多種方式切換
主頻率指令
共有10種頻率指令:數字給定、模擬電壓給定、模擬電流給定、脈沖給定、串行口給定。可通過多種方式切換。
輔助頻率指令
10種輔助頻率指令。可靈活實現輔助頻率微調、頻率合成
輸入端子
七個數字輸入端子,其中X5可作高速脈沖輸入。可兼容有源PNP或NPN輸入方式 二個模擬量輸入端子,都可作電壓或電流輸入。
輸出端子
一個高速脈沖輸出端子DO(可選為開路集電極式),0kHz~100kHz的方波信號輸出,可實現設定頻率、輸出頻率等物理量的輸出。 三個數字式輸出端子 兩個繼電器輸出端子 兩個模擬輸出端子,分別可選0/4mA~20mA或0V~10V,可實現設定頻率、輸出頻率等物理量的輸出
顯 示 與 鍵 盤
LED顯示
顯示監控參數,如輸出頻率、設定頻率、母線電壓等
按鍵鎖定和功能 選擇
實現按鍵的部分或全部鎖定,定義部分按鍵的作用范圍,以防止誤操作
保護功能
上電電機短路檢測、輸入輸出缺相保護、過流保護、過壓保護、欠壓保護、過熱保護、過載保護等
選配件
制動組件
環 境
使用場所
室內,不受陽光直曬,無塵埃、腐蝕性氣體、可燃性氣體、油霧、水蒸汽、滴水或鹽份等
海拔高度
低于1000m
環境溫度
-10℃~+40℃(環境溫度在40℃~50℃,請降額使用)
濕度
小于95%RH,無水珠凝結
振動
小于5.9m/s2(0.6g)
存儲溫度
-20℃~+60℃
IP等級
IP20
污染等級
PD2
配電系統
TN,TT
變頻器型號
額定容量 (KVA)
額定輸入電流 (A)
額定輸出電流 (A)
適配電機(KW)
單相電源 200~240V 50/60Hz
T600-2S0.4B
1
5.4
2.3
0.4
T600-2S0.75B
1.5
8.2
4
0.75
T600-2S1.5B
3
14
7
T600-2S2.2B
23
9.6
2.2
三相電源 380~480V 50/60Hz
T600-4T0.75G/1.5PB
1.5/3
3.4/5
2.1/3.8
0.75/1.5
T600-4T1.5G/2.2PB
3/4
5/5.8
3.8/5.1
1.5/2.2
T600-4T2.2G/3.0PB
4/4.9
5.8/8.0
5.1/6.8
2.2/3.0
T600-4T3.0G/4.0PB
4.9/5.9
8.0/10.5
6.8/9.0
3.0/4.0
T600-4T4.0G/5.5PB
5.9/8.9
10.5/14.6
9/13
4.0/5.5
T600-4T5.5G/7.5PB
8.9/11
14.6/20.5
13/17
5.5/7.5
T600-4T7.5G/11PB
11/17
20.5/26
17/25
7.5/11
T600-4T11G/15PB
17/21
26/35
25/32
11/15
T600-4T15G/18.5PB
21/24
35/38.5
32/37
15/18.5
T600-4T18.5G/22P(B)
24/30
38.5/46.5
37/45
18.5/22
T600-4T22G/30P(B)
30/40
46.5/62
45/60
22/30
T600-4T30G/37P(B)
40/57
62/76
60/75
30/37
T600-4T37G/45P(B)
57/69
76/92
75/91
T600-4T45G/55P(B)
69/85
92/113
91/112
45/55
T600-4T55G/75P(B)
85/114
113/157
112/150
55/75
T600-4T75G/90P(B)
114/134
157/180
150/176
75/90
T600-4T90G/110P(B)
134/160
180/214
176/210
90/110
T600-4T110G/132P
160/192
214/256
210/253
110/132
T600-4T132G/160P
192/231
256/307
253/304
132/160
T600-4T160G/200P
231/250
307/385
304/377
160/200
T600-4T185G/200P
241/250
340/385
330/377
185/200
T600-4T200G/220P
250/280
385/430
377/426
200/220
T600-4T220G/250P
280/355
430/468
426/465
220/250
T600-4T250G/280P
355/396
468/525
465/520
T600-4T280G/315P
396/445
525/590
520/585
280/315
T600-4T315G/355P
445/500
590/665
585/650
315/355
T600-4T355G/400P
500/565
665/785
650/725
355/400
T600-4T400G/450P
565/630
785/883
725/800
400/450
T600-4T450G/500P
630/695
883/988
800/940
500/560
T600-4T500G/560P
700/784
988/1106
930/980
T600-4T560G/630P
784/882
1106/1244
980/1180
560/630
T600-4T630G/710P
882/994
1244/1401
1180/1320
630/710
T600-4T710G/800P
994/1100
1401/1558
1320/1440
710/800
三相電源 660~690V 50/60Hz
T600-7T11G/15P
17/21.7
17/22
15/18
T600-7T15G/18.5P
21.7/24
22/28
18/22
T600-7T18.5G/22P
24/32
28/38
T600-7T22G/30P
32/42
38/40
28/35
T600-7T30G/37P
42/55
40/47
35/45
T600-7T37G/45P
55/66
47/55
45/52
T600-7T45G/55P
66/84
55/70
52/65
T600-7T55G/75P
84/107
70/90
65/86
T600-7T75G/90P
107/125
90/105
86/100
T600-7T90G/110P
125/155
105/130
100/120
T600-7T110G/132P
155/192
130/170
120/150
T600-7T160G/200P
200/235
175/215
T600-7T132G/160P
170/200
150/175
T600-7T200G/220P
235/247
215/245
200/250
T600-7T220G/250P
247/265
245/260
T600-7T250G/280P
265/305
260/299
T600-7T280G/315P
305/350
299/330
T600-7T315G/355P
350/382
330/374
T600-7T355G/400P
382/435
374/410
T600-7T400G/450P
435/490
410/465
T600-7T450G/500P
630/700
490/545
465/516
450/500
殼體代號
安裝孔位mm
外形尺寸mm
安裝孔徑mm
重量Kg
A
B
H
H1
W
D
Z1
600/900-2S0.4B
76
164
177
/
93
117
5.5
0.95
600/900-2S0.75B
600/900-2S1.5B
600/900-4T0.75G/1.5PB
600/900-4T1.5G/2.2PB
600/900-4T2.2G/3.0PB
600/900-4T3.0GB
600/900-2S0.4B-D
106.5
175.5
185
118
166.5
?4.5
1.8
600/900-2S0.75B-D
600/900-2S1.5B-D
600/900-2S2.2B
600/900-4T0.75G/1.5PB-D
600/900-4T1.5G/2.2PB-D
600/900-4T2.2G/3.0PB-D
600/900-4T3.0G/4.0PB-D
600/900-4T4.0G/5.5PB-D
600/900-4T5.5G/7.5PB
600/900-4T5.5G/7.5PB-D
148
234.5
247
161
187.5
?5.6
3.6
600/900-4T7.5G/11PB
600/900-4T11G/15PB
C
600/900-4T15G/18.5PB
150
322
300
336
210
200
?7
7.2
600/900-4T18.5G/22PB
600/900-4T22G/30P(B)
230
440
410
455
290
17.8
600/900-4T30G/37P(B)
600/900-4T37G/45P(B)
E
600/900-4T45G/55P(B)
536
500
555
320
?10
22.2
600/900-4T55G/75P(B)
600/900-4T75G/90P(B)
F
600/900-4T75G/90P(B)-D
611
568
634
240
?12
36.9
600/900-4T90G/110P(B)
600/900-4T110G/132P(B)
G
600/900-4T110G/132P-D
669
616
692
475
347
52.5
600/900-4T132G/160P-D
600/900-4T132G/160P
600/900-4T160G/200P
600/900-4T160G/200P-D
420
818.6
762
843
520
352
?14
81
600/900-4T200G/220P
I
600/900-4T220G/250P
1107.5
1051
1132
614
365
137
600/900-4T250G/280P
J
600/900-4T280G/315P
1214
1150
1241
740
366
154.8
600/900-4T315G/355P
K
600/900-4T355G/400P
620
1542
1470
1592
820
?18
244
600/900-4T400G/500P
600/900-4T450G/500P
L
600/900-4T500G/560P
1622
1550
1673
970
378
600/900-4T560G/630P
600/900-4T630G/710P
M
600/900-4T710G/800P
600/900-4T800G/900P
825
1672
1638
1715
1200
510
